錳屬于鐵族元素，五種黑色金屬之一，物理化學性質(zhì)與鐵相近，自然界中的錳均以化合物MnO2形式存在，是多種工業(yè)的原料，主要用途為鋼鐵冶煉添加、化學試劑、電池、醫(yī)藥消毒、農(nóng)藥肥料、通訊技術(shù)、印染、焊接、水凈化等。
錳礦按礦床的地質(zhì)成因分為海相沉積礦、沉積變質(zhì)礦、熱液礦和風化礦四大類；按礦石中鐵、錳含量分為錳礦石和鐵錳礦石；按工業(yè)用途分為冶金用和化工用錳礦；按類型分為氧化錳礦、碳酸錳礦、混合錳礦、多金屬錳礦四大類。其中碳酸錳主要為菱錳礦，氧化錳包括軟錳礦、硬錳礦、黑錳礦、褐錳礦、水錳礦等；另有錳方解石、薔薇輝石、錳白云石、鈣菱錳礦、鐵菱錳礦等含鈣、硅、鎂、鐵的工業(yè)價值較低的錳礦物。
◆碳酸錳礦石：是指礦石中以各種碳酸鹽錳礦物形態(tài)存在的錳，其含量占礦石中錳含量總量的85%以上者。如菱錳礦、錳方解石、錳白云石等。
◆氧化錳礦石：是指礦物中以各種氧化錳礦物形態(tài)存在的錳，其含量占礦石中錳含量總量的85%以上者。如軟錳礦、硬錳礦、黑錳礦、褐錳礦、水錳礦等。
◆混合錳礦石：是指礦石中以各種碳酸錳或各種氧化錳礦物形態(tài)存在的錳，其含量占礦石總含錳量小于85%以下者。
◆多金屬錳礦石：主要特點是除錳礦物外還含有其他金屬和非金屬礦物。如含鐵、硫、硅、鈣、碳、磷等。
主要錳礦物及其物理化學性質(zhì)
二錳礦質(zhì)量標準
表一、碳酸錳技術(shù)標準

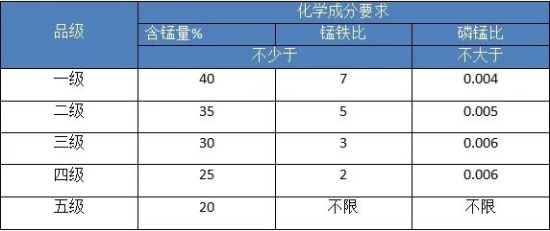

表二、冶金用氧化錳技術(shù)質(zhì)量標準
表二中錳含量、錳鐵比、磷錳比三項指標要求同時達到，否則降級使用。錳鐵比≥5、磷錳比≤0.003的錳礦石屬于低磷低鐵礦，將直接用于電爐冶煉或高爐錳質(zhì)合金；錳鐵比3~5、磷錳比0.003~0.005者屬于中磷中鐵礦，用于冶煉高碳錳鐵或配礦用于冶煉錳質(zhì)合金；錳鐵比＜3、磷錳比＞0.005者屬于高磷高鐵礦，則要求用兩步法生產(chǎn)錳質(zhì)合金。
三錳礦選礦工藝
錳礦石的類型雖然較多，但基本選礦方法與弱磁性氧化鐵礦石相近。國內(nèi)錳礦石的特點是貧礦和含雜質(zhì)的礦石較多，多數(shù)屬于細粒或微細粒嵌布，并有相當數(shù)量的高磷礦、高鐵礦和伴生金屬，選礦加工的難度較大；國外錳礦大部分呈粗中粒賦存，選礦工藝相對簡單。常用的選礦方法為洗礦、篩分、重選、強磁選、浮選等機械選和火法富集及化學選礦等。
1、洗礦
利用水力沖洗或機械擦洗后使礦石與細泥質(zhì)分離，一般為破碎后的礦石洗泥以提品位。
2、篩分
洗礦作業(yè)常與篩分作業(yè)相結(jié)合，如在振動篩上直接沖水清洗或?qū)⑾吹V機所得的砂礦送至振動篩篩分，篩分可獨立作業(yè)，以干篩和濕篩分出不同粒度和品位的產(chǎn)品，洗礦和篩分均能明顯提高入選礦石品位。
3、重選
目前重選只能用于選別結(jié)構(gòu)簡單、嵌布粒度較粗的錳礦石，特別適用于密度較大的氧化錳礦石。如黑錳礦、褐錳礦、軟錳礦、硬錳礦等；重選氧化錳礦常規(guī)工藝流程為：礦石經(jīng)顎破或高壓輥磨機碎至一定粒度（10mm、5mm、3mm），分級后粗粒進跳汰，中細粒級以溜槽、離心機或搖床選別。
4、強磁選
錳礦物屬鐵族弱磁性礦物，礦石種類雖較多，但基本選礦方式與氧化鐵礦相近，在合適的細度條件下，經(jīng)磁場強度10000~20000Gs（Oe）強磁選機可有效得到回收，一般流程為一次粗選或一粗一掃一精選，能提高精礦品位5~20%，碳酸錳礦品位難提，氧化錳礦一般原礦品位在18~25%，精礦品位能提至30~40%。
強磁選操作簡單，生產(chǎn)易于控制，適應(yīng)性強，對環(huán)境保護有利。在錳礦選礦工藝中占主導地位，適宜的磁選設(shè)備有強磁輥、立環(huán)機，干選設(shè)備為CFLJ。如礦中有強磁性磁鐵礦需以弱磁除鐵（較少見）。
5、重選+磁選
此流程主要處理淋濾型氧化錳礦，原礦破碎后經(jīng)洗礦篩分分級，粗粒洗凈礦以跳汰選出優(yōu)質(zhì)錳精礦，重尾和中細粒洗凈礦磨至-1mm以下細度，以強磁輥或立環(huán)0.7T~1.0T選出合格細粒錳精礦。
6、強磁+浮選
此流程主要應(yīng)用于以碳酸錳為主的低錳、低磷、高鐵錳礦，一般采用鄂破—棒磨—立環(huán)或強磁輥選錳—正浮選提品位。強磁+浮選流程還可應(yīng)用于含硫化物的錳礦，也是采用破碎—磨礦—立環(huán)選錳—反浮選除硫流程。
7、火法富集
處理高磷、高鐵難選貧錳礦石，稱為富錳渣法。利用錳、磷、鐵的氧化還原溫度的差異，在高爐或電爐中控制其溫度進行選擇性分離的一種高溫分選方法，從而獲得高錳、低鐵、低磷的富錳渣，是一種優(yōu)質(zhì)的錳系合金原料。（錳的熔點1246℃，鐵的熔點1538℃，白磷的熔點44.4℃，紅磷熔點300℃）
8、化學選錳法
即化學浸出法，有連二硫酸鹽法，黑錳礦法和細菌浸出法。
四錳礦選礦應(yīng)用
依據(jù)礦樣的顏色來區(qū)分碳酸錳或氧化錳；如是氧化錳礦可依據(jù)礦石硬度區(qū)分出軟錳礦、硬錳礦與其他錳礦；依據(jù)化驗數(shù)據(jù)或客戶提供的原礦、精礦品位可判斷屬于碳酸錳（品位低）或氧化錳（品位高）；試驗前應(yīng)以3000Gs磁塊測試樣品中有無強磁性鐵（-1mm），有磁鐵礦或機械鐵較多時應(yīng)碎磨后先弱磁除鐵。
錳礦選礦四要素：一是合適的細度使礦物間達到充分地單體解離；二是磁場強度，應(yīng)考察立環(huán)0.6T~1.2T不同場強一次粗選指標；三是磁選設(shè)備的選擇，一般采用立環(huán)和強磁輥濕選，干選設(shè)備為CFLJ1.3T（粗中粒度）；四是粗選、掃選和精選次數(shù)，掃選用于提收率，場強高于粗選，精選用于提品位，場強低于粗選。
選礦時要結(jié)合客戶所需的粒度、干選或濕選、一次粗選或粗選精選掃選分級選別等要求進行合理調(diào)整。
除了菱錳礦和軟錳、硬錳、黑錳、褐錳、水錳礦等碳酸錳及氧化錳原生礦石強磁選，另有錳冶煉渣選礦回收，特點是國外錳冶煉渣因冶煉工藝導致渣中的錳品位高呈粗、中細粒嵌布，選礦指標較好，而國內(nèi)冶煉渣中錳呈細粒、微細粒賦存，品位低且難選；渣中有部分還原的磁性鐵可弱磁選出作產(chǎn)品。
五實際選礦應(yīng)用
1、云南碳酸錳礦
原礦呈灰黃色，含Mn品位17.32%，含水率3.27%，要求碎至-20mm和-5mm干選，碎磨至-1mm以下濕選，精礦品位達到22%以上。流程確定：原礦碎至-20mm和-5mm粒度經(jīng)CFLJ13000Gs調(diào)整常規(guī)轉(zhuǎn)速干選；碎磨至-16目、-60目、-100目經(jīng)周期式立環(huán)1.0T一次粗選。最終對比試驗結(jié)果為：

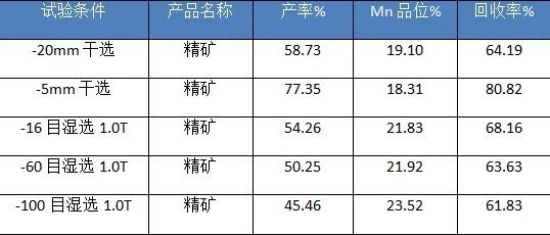

表一：碳酸錳礦對比試驗結(jié)果
各條件只有-100目立環(huán)1.0T達到了22%的品位要求。再細磨礦精礦品位也較難提高，而收率將降低。2、云南氧化錳礦
原礦為黑色氧化錳礦，粉狀、塊狀各占約一半，應(yīng)是有軟錳礦、硬錳礦、黑錳礦等，品位為22.87%，要求粗碎干選或磨礦濕選，精礦品位提至34%以上。流程確定：原礦碎至-20mm和-5mm經(jīng)CFLJ13000Gs干選，對輥碎至-1mm和-60目經(jīng)周期式立環(huán)濕選，流程為一次粗選。

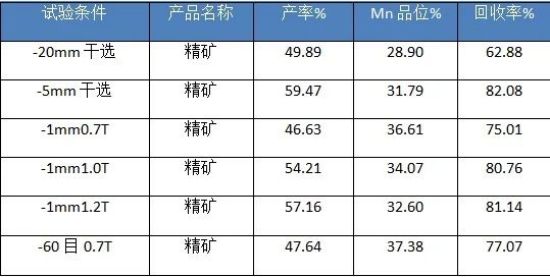

表二：氧化錳礦對比試驗結(jié)果
有三種條件達到了34%的要求，濕選尾礦品位在9.61~10.66%。
