中德聯合共建！華特磁電選礦實驗中心新技術介紹

發布時間： 2023-09-01

來源：華特新聞


華特磁電與德國亞琛工業大學聯合共建的中德磁電與智能選礦技術研發重點實驗室，位于華特磁電公司總部，該實驗室依據國家級實驗室標準建設，通過引進德國智能傳感分選技術，并聯合超導磁體應用技術和傳統磁力應用技術，致力于為全球礦物加工與分選行業的發展提供科學向導、應用示范及骨干人才培養。同時也為磁電戰略聯盟和國家冶金礦山類協會等提供一個專業性公共服務平臺。

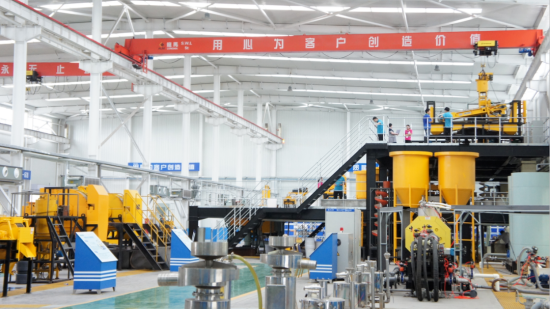

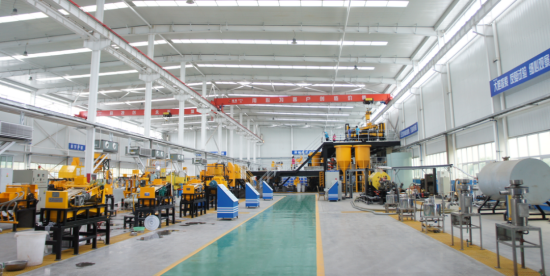

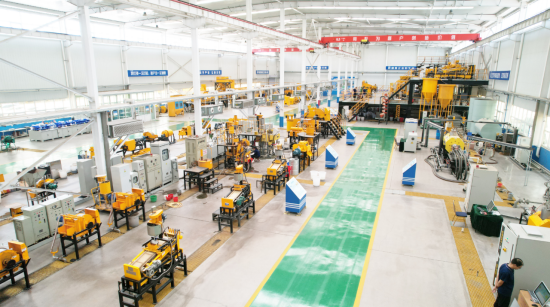

華特磁電選礦實驗中心屬于“山東省磁力應用技術裝備重點實驗室”“中德磁電與智能選礦技術研發重點實驗室”，是“磁電戰略聯盟公共服務平臺”，中心占地面積8600平方米，專職和兼職實驗研究人員120人，其中高級以上職稱36人。

內部設有破碎磨礦區、干法分選區、新能源材料試驗區、智能傳感分選區、X射線智能分選區、超導磁選區、濕法分選區、多功能連選區、浮選與重選區、材料檢測區、新產品試驗區、粉體加工中試區。擁有各種選礦設備及分析檢測儀器300余臺。配備光伏發電、中央空調、水霧除塵、循環供水等先進的系統設施，是國內規模最大、設備最全的礦物加工與分選專業實驗室之一。


實驗中心在選礦工藝、技術、設計和設備方面有多項技術創新成果居國際水平，與德國亞琛工業大學、澳大利亞昆士蘭大學、中國科學院等國內外著名科研院所技術交流合作，與東北大學、北京科技大學、華北理工大學、武漢理工大學、山東科技大學、山東理工大學、江西理工大學、蘇州中材非金屬礦工業設計研究院、金建工程設計有限公司、煙臺黃金學院、興盛礦業等院校聯合共建實驗室及產學研實踐基地。通過智能傳感分選、超導磁分離技術、永磁和電磁分離與回收應用技術的科研與實驗，為礦山行業提供科學的選礦工藝、試驗、設計等全流程技術服務。在數家國內外知名礦業集團進行工業推廣應用，解決了眾多行業關鍵技術難題，推動了綠色智慧礦山的健康發展。

PART.1

破碎磨礦區

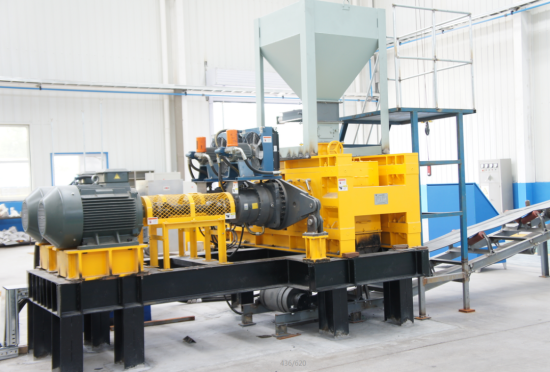

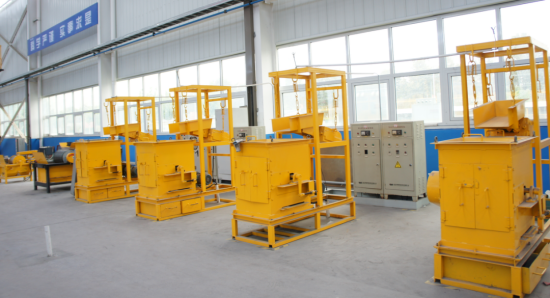

破碎設備包括鄂式破碎機、對輥破碎機、錘式破碎機、圓盤粉碎機、高壓輥磨機等。磨礦設備包括鋼球磨機、陶瓷球磨機、棒磨機等。破碎磨礦設備主要用途是將大塊礦石破碎及磨礦至合格的入選粒度。

PART.2

干法加工分選區

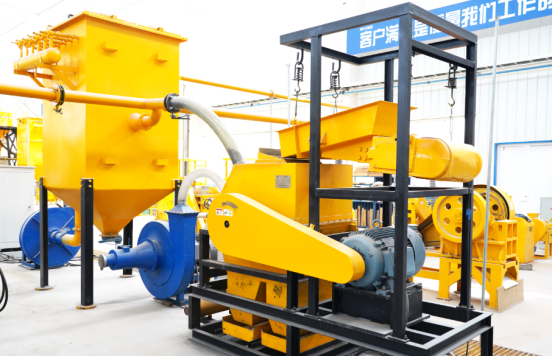

設有電磁、永磁等各種干法選礦設備，永磁干式磁選機包括CTF粉礦干選機、CXJ筒式磁選機、CTDG大塊干選機、FX粉礦風力干選機、 CFLJ強磁輥式磁選機等磁選設備，磁場強度自800Gs~12000Gs不等。主要針對磁鐵礦、氧化鐵礦、鈦鐵礦、錳礦等黑色金屬礦物在粗粒度條件下預選拋尾，提高入選礦石品位，降低運輸、磨礦、選礦等生產費用。粉礦風力干式磁選機具有多磁極、大包角、高場強、磁攪動、風力裝置、變頻調速等特點，適用于干旱、寒冷地區的細粒磁鐵礦及鋼渣的選別回收。同時配備了先進的水霧除塵裝置，確保環境干凈整潔。



粉礦風力干式磁選機

PART.3

新能源材料試驗區


干粉電磁除鐵器主要由勵磁線圈、自動卸鐵裝置、分選部件、機架、冷卻系統、下物料通道等部件組成。主要用于去除鋰電池材料、高純石英、炭黑、石墨、阻燃劑、食品稀土拋光粉、顏料等材料中的磁性物。

目前鋰電行業對電池材料的純度要求越來越高，我公司依托中科院先進技術及在相關領域的成功經驗，對原設備加以改進，形成新一代HCT干粉振動除磁機系列產品，使設備更貼合客戶的實際需求。

針對物料性質的不同，設計合理的磁路結構，保證分選腔中的磁場強度，配合適用不同物料的棒狀、波紋片、網狀介質，不僅提高了磁性物的去除能力，同時生產效率也大大提高。磁場分選腔長，背景場強高，可達6000GS,除鐵效果好，是鋰電池材料、高純石英等除鐵提純的關鍵核心設備。

PART.4

智能傳感分選區

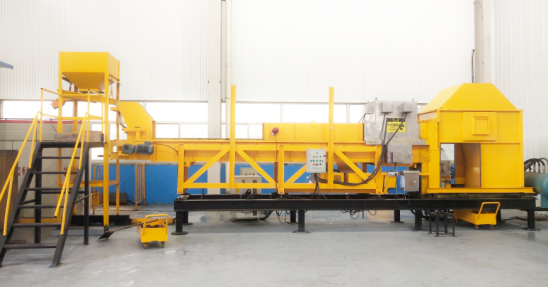

配有與德國亞琛工業大學聯合研發的國際的X射線、近紅外、光電智能傳感分選系統，實現了超高速下對礦石表面和內部特征的提取，運用現有技術與德國智能先進工業4.0技術結合，解決了礦石干式預選拋廢的難題，填補國內空白。該實驗區設有工業化分選實驗生產線，可對1-300mm的礦石進行分選。它的工作原理是，所有礦石經過傳感器時被逐一識別，識別的數據傳輸到計算機控制系統進行分析比對，并將分析指令傳遞給后面的執行機構，通過噴吹系統將有用礦物和廢石進行分離，實現預選拋廢的功能。該產品的工業應用意義在于：一、代替人工手選，降低勞動強度，二、將礦石中的廢石拋掉，提高入磨前的礦石品位，從而降低磨礦成本，三、減少磨礦后產生的細尾礦產量，降低尾礦庫存儲量，能很好的降低尾泥帶來的環保壓力。

PART.5

X射線智能分選區


PART.6

超導磁選試驗區

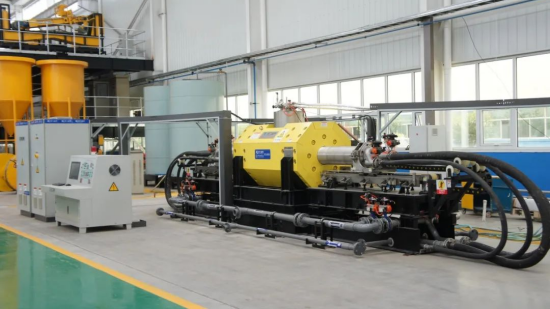

低溫超導磁選機是華特與中科院聯合研制的一款高端工業實驗設備，也是全球磁場強度最高的磁選設備之一，傳統的電磁高梯度磁選機磁場強度最高只有1.8特斯拉，低溫超導磁選機可以達到8.0特斯拉。主要用于非金屬礦細粉礦物的除雜提純、具有弱磁性礦物的稀有金屬礦分選以及污水處理等領域，目前已在高嶺土、稀土等行業取得了很好的實驗效果和廣泛的工業應用。

PART.7

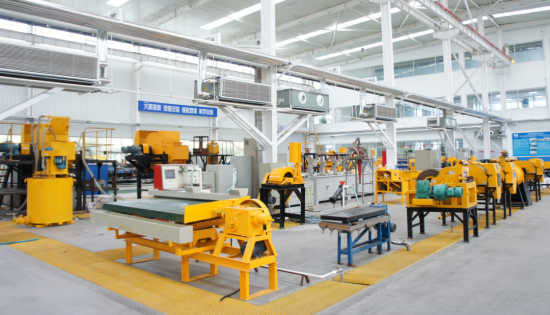

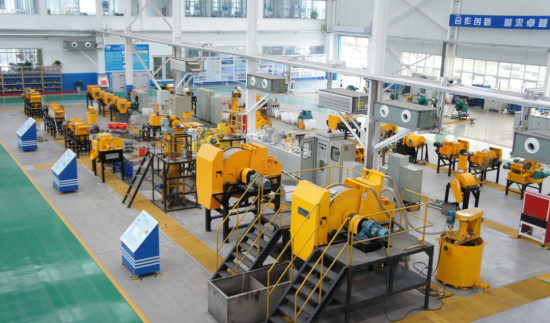

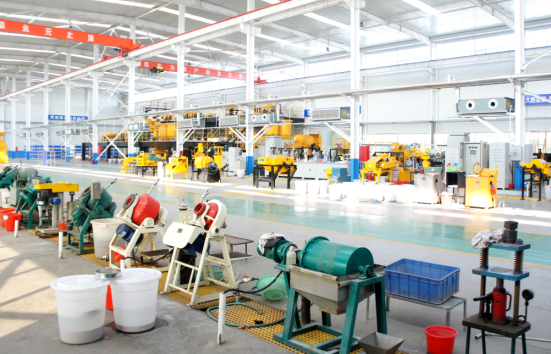

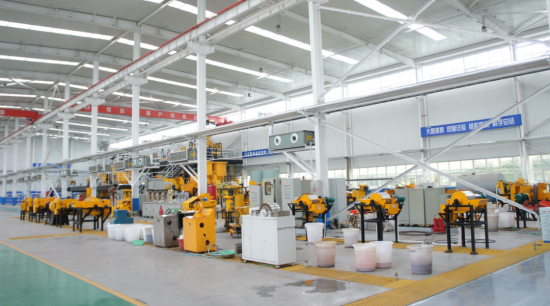

濕法分選試驗區


設有磁選區、重選區、浮選區、脫水區和烘干區。在這里可以進行礦物的小樣單機試驗，來確定礦石的可選性和探索出選礦條件。

專利產品JCTN提精降渣磁選機采用多磁極、大包角、逆旋轉、多級漂洗水等結構，適用于細粒磁鐵礦的精選提純、脫泥濃縮，在提高鐵精礦品位的同時可降低尾礦磁性鐵的損失。


永磁濕式磁選設備主要包括CTB筒式磁選機、CTY磨前預選機、SGT濕式強磁輥式磁選機、SGB板式磁選機、JCTN提精降渣磁選機，磁場強度自600Gs~11000Gs不等。主要針對磁鐵礦、釩鈦磁鐵礦、磁黃鐵礦、赤鐵礦、褐鐵礦、錳礦、鈦鐵礦、鉻鐵礦、石榴石、黑云母、鉭鈮礦、電氣石等中弱磁性礦物進行選別。

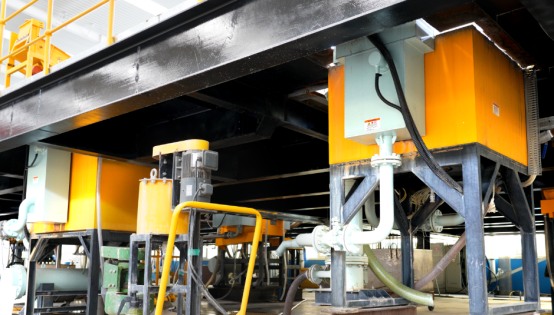

專利產品立環高梯度磁選機采用先進的油水復合冷卻技術，磁場強度高、梯度大、勵磁線圈溫升低、高導磁介質棒、可調脈動、磁場熱衰小等特點，適用于-1.2mm的細粒赤鐵、褐鐵、菱鐵、鏡鐵等氧化鐵礦、錳礦、鉻鐵礦、鈦鐵礦、黑鎢礦、稀土等弱磁性金屬礦物的濕式選礦。也可用于石英、長石、高嶺土、鋰輝石、螢石、白云石、鋁土礦等非金屬礦物的除鐵提純。


電磁漿料高梯度磁選機具有獨特的電磁線圈設計、油水復合冷卻、高導磁介質、自動化程序控制、磁場梯度大等特點，適用于石英、長石、高嶺土等非金屬礦物或物料的除鐵提純，也可用于鋼鐵廠、發電廠的廢水處理等領域。


PART.8

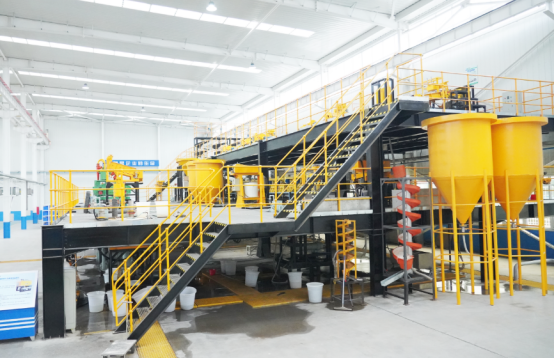

多功能連接平臺

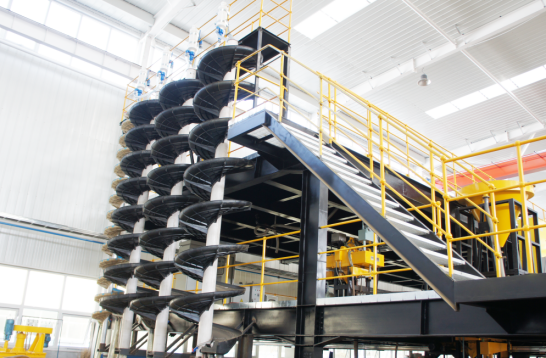

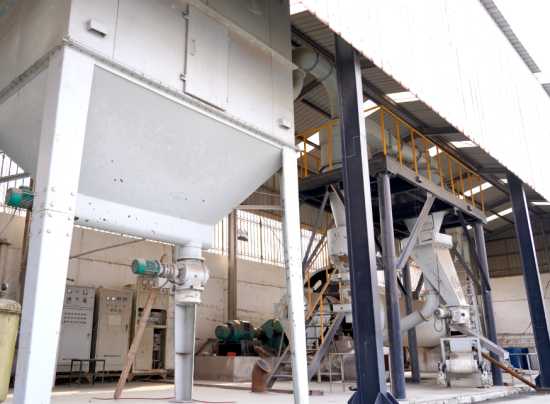

在大型鋼結構平臺上設有多功能實驗生產線系統，模擬濕法選礦廠工業生產線的運行狀態，可對礦物進行磨礦—分級—選礦—脫水等全流程半工業化選礦實驗，通過對不同試驗機的萬能搭配組合，可滿足不同礦物所需要的選別工藝流程。通過這個全流程系統化的實驗，確保實驗數據的可靠性和穩定性。

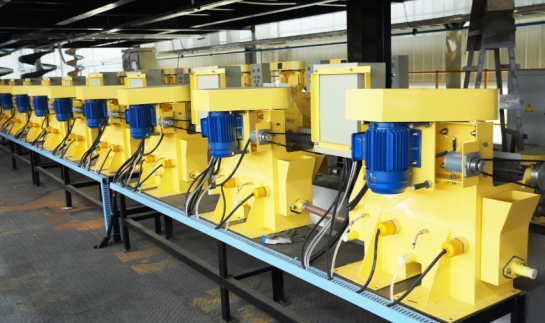

半工業化連選平臺包括非金屬礦、黑色金屬礦、有色金屬礦連選。主要設備有球磨機、棒磨機、塔磨機、旋流器、三次元振動篩、脫泥斗、筒式磁選機、提精降渣磁選機、板式磁選機、立環和電磁漿料高梯度磁選機、浮選機、螺旋溜槽、振動脫水篩、深錐濃密機、盤式過濾機等磨礦、分級、脫泥、弱磁、強磁、浮選、重選、脫水、濃縮、壓濾等系統化設施，完整的半工業化選礦試驗數據可為選礦廠提供科學合理的技術依據。
